Thi công chống sét là một trong những công đoạn quan trọng trong quá trình xây dựng và bảo vệ nhà xưởng, nhà máy. Công việc này giúp bảo vệ toàn bộ hệ thống điện, thiết bị và con người khỏi các rủi ro liên quan đến sét đánh. Với kinh nghiệm và kiến thức chuyên môn, đội ngũ chuyên gia của chúng tôi cam kết mang đến cho khách hàng những giải pháp chống sét hiệu quả và đáp ứng tất cả các yêu cầu kỹ thuật.

Sét hình thành từ đâu?

Sét hình thành từ đâu?

Sét là hiện tượng tự nhiên xảy ra trong khí quyển khi có sự tương tác giữa các điện tích khác nhau giữa các mây hoặc giữa mây và mặt đất. Trong quá trình hình thành mây, các hạt điện tích trái dấu sẽ tách ra và tạo ra một môi trường điện tích khác nhau giữa các lớp mây.

Khi sự khác biệt này đạt đến một mức độ nhất định, sự giải phóng năng lượng giữa các điện tích này sẽ tạo ra một lượng lớn các ion và electron.

Những ion và electron này sẽ di chuyển trong khí quyển tạo ra một đường truyền điện và khi đường truyền này gặp một vật thể có điện tích trái dấu hoặc tương tự, nó sẽ tạo ra một dòng điện mạnh trên đường truyền này, gây ra hiện tượng sét.

Thi công chống sét là gì? Ứng dụng

Thi công chống sét là quá trình lắp đặt các thiết bị và hệ thống chống sét, nhằm giảm thiểu nguy cơ xảy ra sét đánh và bảo vệ các công trình, nhà xưởng, nhà máy, các thiết bị điện và các người sử dụng khỏi các tổn thất và thiệt hại do sét gây ra. Hệ thống chống sét bao gồm các thành phần chính như trụ chống sét, cáp đồng tiếp địa, tảng đất và bát tiếp điểm, các bộ chuyển đổi điện, giảm xung và các hệ thống đo lường.

Ứng dụng của thi công chống sét là rất đa dạng, từ các công trình xây dựng như nhà xưởng, nhà máy sản xuất, tòa nhà cao tầng, các cơ sở hạ tầng đến các công trình tại các khu vực đầm lầy, vùng núi, các khu vực có nguy cơ cháy nổ cao, các khu công nghiệp, các trung tâm dữ liệu và các cơ sở quân sự. Thi công chống sét giúp bảo vệ công trình và thiết bị điện khỏi các thiệt hại và tổn thất do sét đánh, đảm bảo an toàn cho người sử dụng và độ bền và tuổi thọ cho thiết bị điện.

Tại sao cần lắp đặt thiết bị chống sét, hệ thống cột thu lôi chống sét cho ngôi nhà?

Việc lắp đặt thiết bị chống sét, hệ thống cột thu lôi chống sét cho ngôi nhà là cần thiết để bảo vệ tài sản và tính mạng của con người khỏi những hậu quả nguy hiểm của sét đánh. Khi mây tạo ra sét, nó sẽ tìm đường đi ngắn nhất đến mặt đất, và những ngôi nhà, tòa nhà cao tầng có thể là một trong những đường đi đó. Sét đánh vào tòa nhà có thể gây ra cháy nổ hoặc phá hủy các thiết bị điện tử, gây tổn thất về tài sản và có thể đe dọa tính mạng của con người.

Vì vậy, việc lắp đặt thiết bị chống sét và hệ thống cột thu lôi chống sét cho ngôi nhà sẽ giúp bảo vệ tài sản và tính mạng của con người khỏi những hậu quả của sét đánh. Thiết bị chống sét và hệ thống cột thu lôi sẽ đưa sét đánh đi vào đường dẫn an toàn, tránh đánh thẳng vào ngôi nhà hoặc tòa nhà, từ đó giảm thiểu thiệt hại về tài sản và con người.

Công thức xác định xác suất sét đánhTại sao cần lắp đặt thiết bị chống sét, hệ thống cột thu lôi chống sét cho ngôi nhà?

Công thức tính tỉ lệ sét đánh như sau : tỉ lệ sét = mật độ sét phóng xuống đất x diện tích thu sét hữu ích của kết cấu

Trong đó :

  • + Mật độ sét phóng xuống đất : là tần suất sét phóng xuống đất trên 1k2, tính trong 1 năm.
  • + Diện tích thu sét giá trị của cấu trúc : diện tích khuôn viên công trình kiến trúc có tính kèm chiều lớn lao nó. Cạnh của diện tích thu sét ý nghĩa được mở rộng từ cạnh của cấu trúc một khoảng bằng chiều cao của cấu trúc tại điểm tính chiều cao.

Nguồn tìm hiểu : https : / /wedo. Vn/huong-dan-lam-chong-set-nha-dan-dung-an-toan-va-hieu-qua/

Phận loại các loại sét đánh

Theo đặc tính và vị trí của sét, Có 3 hình thức khi sét đánh:

  • + Sét đánh trực tiếp : đây là loại sét mạnh nhất và nguy hiểm nhất, khi sét đánh trực tiếp vào một cấu trúc, nó có thể gây ra thiệt hại nghiêm trọng cho cấu trúc và người sử dụng
  • + Sét đánh gián tiếp : loại sét này xảy ra khi sét đánh vào một cấu trúc khác, rồi từ đó dòng điện sét được truyền vào cấu trúc đang được bảo vệ. Các ví dụ bao gồm sét đánh vào một cây cối, một dây điện hoặc một đường dây điện thoại gần cấu trúc.
  • + Sét cảm ứng : loại sét này xảy ra khi một trường điện tĩnh được tạo ra xung quanh cấu trúc bảo vệ, thường do sét đánh trực tiếp hoặc gián tiếp gần đó. Trường điện tĩnh này có thể kích hoạt dòng điện trong các đối tượng kim loại gần đó, gây ra các vụ cháy hoặc thiệt hại về thiết bị điện tử.

Do đó, để bảo vệ cấu trúc và người sử dụng khỏi các loại sét đánh, việc lắp đặt hệ thống chống sét, cột thu lôi và định kỳ kiểm tra và bảo trì là cần thiết

Vị trí cần lắp đặt hệ thống chống sét

Vị trí cần lắp đặt hệ thống chống sét

Các nơi cần lắp đặt hệ thống chống sét bao gồm:

  • + Các công trình cao tầng, nhà ở, tòa nhà, khu thương mại, khu công nghiệp, nhà máy, xưởng sản xuất, trạm biến áp, trạm điện, trạm BTS viễn thông, cột điện, gióng điện, hầm chứa gas, nhà xưởng sản xuất hóa chất, bệnh viện, trường học, sân vận động, chợ, trung tâm thương mại, cửa hàng, khu dân cư, tòa nhà chính phủ, các đài phát thanh, truyền hình, radar và các cơ sở quan trọng khác.
  • + Các khu vực có sự thay đổi thời tiết nhanh chóng và thường xuyên bị sét đánh như các vùng có địa hình cao, khu rừng, bãi biển, các khu vực trên đồi, các khu vực vùng núi, đồi núi, và các khu vực đồng bằng có độ cao thấp.

Việc lắp đặt hệ thống chống sét sẽ giúp bảo vệ các công trình, tài sản và con người khỏi các thiệt hại và nguy hiểm do sét đánh gây ra.

Khuyến cáo và cách Phòng Chống Sét Ở Nông Thôn

Phòng chống sét là một việc cần thiết để bảo vệ tài sản và tính mạng của người dân ở các vùng nông thôn, đặc biệt là trong mùa mưa bão. Dưới đây là một số khuyến cáo và cách phòng chống sét ở nông thôn:

  • + Lắp đặt hệ thống chống sét và cột thu lôi trên mái nhà và các tòa nhà khác trong khu dân cư.
  • + Tìm vị trí an toàn trong nhà hoặc nơi khác để trú ẩn trong trường hợp xảy ra sét đánh.
  • + Không đứng dưới cây hoặc gần các thiết bị dẫn điện như đường dây điện hay thiết bị điện tử.
  • + Tránh sử dụng điện thoại di động hoặc các thiết bị điện tử trong trường hợp xảy ra sét đánh.
  • + Tắt các thiết bị điện tử và ngừng sử dụng các thiết bị điện khi có cảnh báo về sét đánh.
  • + Sử dụng các thiết bị bảo vệ như bộ lọc sét cho các thiết bị điện tử như máy tính hoặc tivi.
  • + Tìm hiểu về các dấu hiệu cảnh báo của sét đánh như âm thanh, tia sáng hay khói và sẵn sàng ứng phó kịp thời.
  • + Tìm hiểu và thực hiện các biện pháp cần thiết để phòng chống sét trong quá trình làm việc trên các vùng đất nông thôn.
  • + Đảm bảo đầy đủ và chính xác các kiến thức và kỹ năng cần thiết để phòng chống sét.
  • + Liên hệ với các chuyên gia để được tư vấn và lắp đặt hệ thống chống sét an toàn và hiệu quả.

Công nghệ chống sét tiêu chuẩn

Công nghệ kim cổ

  • + đầu kim thu sét : làm bằng thép và mạ đồng ( đồng thau đúc hoặc bằng inox ). Chiều dài đầu kim thu sét phụ thuộc vào cấu trúc công trình cần bảo vệ
  • + Dây dẫn sét đóng vai trò đưa dòng sét từ đầu kim thu đi đến các hệ thống tiếp đất, thường xuyên sử dụng chất liệu dây dẫn cấp đồng trần hoặc đồng lá.
  • + Chuỗi dây đáp xuống đất : tác dụng của bộ phận này sẽ tản dòng điện ở trong đất.
  • + Kỹ thuật chống sét tán mây tiện nghi ( dissipation array system ) : dùng cho nhà lầu, office giá cả cao
  • + Kỹ thuật chống sét tán mây tiện nghi ( dissipation array system ) : dùng cho nhà lầu, office giá cả cao
  • + Kỹ thuật chống sét tán mây trang bị : dùng cho nhà tầng, office thị trường cao

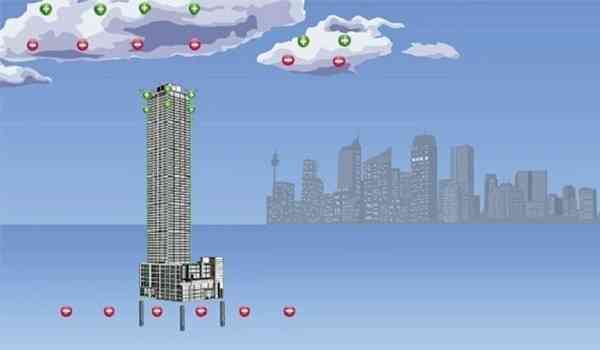

Kỹ thuật chống sét bằng tiêu tan cụm mây điện tích : các hãng sinh lừng danh như : lec – usa, lighting prevection system – usa.

Kỹ thuật chống sét bằng tiêu tan cụm mây điện tích : các hãng sinh lừng danh như : lec – usa, lighting prevection system – usa.

  • + Các đầu dây phát ra ion dương bằng vật liệu inox hoặc thép được mạ đồng, có hàng chục quả cầu gai, có hình thể chiếc ô hoặc hình cánh dơi có nhiều gai.
  • + Các dây dẫn sét giúp dẫn các dòng ion dương từ mặt đất nâng lên các trang bị phát ion dương. Thường làm bằng vật liệu đồng trần, có tiết diện chuyển đổi khoảng 50 đến 70 mm2.
  • + Hệ thống dây tiếp đất đóng vai trò tản dòng điện sét ở nội tại đất. Cọc tiếp đất dài 2. 4-3m, đường kính ngoài 14 – 16mm, chôn cách mặt đất 0, 5 đến 1 mét, nối thành 1mạch vòng kín trước thời điểm nối với dây dẫn sét. ốc siết cáp hoặc mối hàn hóa nhiệt cadweld : sử dụng để ghép nối dây tiếp đất và các cọc tiếp đất bên nhau.

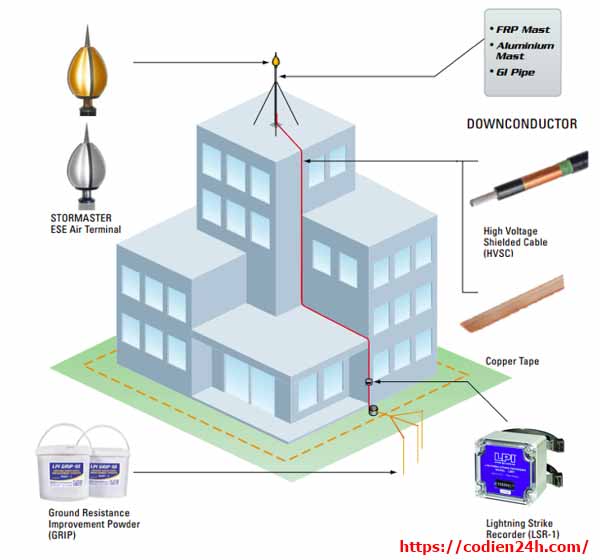

Chống sét đánh bằng kỹ thuật phát tia tiên đạo sớm ( early streamer emission )

  • + Các hãng sản xuất nổi tiếng như : paratonnrres – france, erico – australia , indelec – france, satelit – france, helita – france, pouyet – france, ingesco – tây ban nha.
  • + đầu thu lôi phát ra tia chủ công đi lên và thu sét về phía nó , gắn phía trên trụ đỡ, độ cao quân bình ở khoảng 5m đối chiếu với đỉnh của công trình cần được bảo vệ.
  • + Dây dẫn sét có tính năng truyền luồng sét qua hệ thống tiếp đất, với tiết diện khoảng từ 50 đến 75 mm2 và vật liệu thường là cáp đồng trần hoặc là đồng lá, nằm âm dưới mặt đất từ 0, 5 đến 1 mét.
  • + Hệ thống tiếp địa : giống hệ thống tiếp địa của 2 kỹ thuật trên. Khả năng làm tản dòng điện sét ở trong đất. Cọc tiếp đất từ 2. 4-3m, đường kính, đường kính ngoài 14 – 16mm, chôn cách mặt đất 0, 5 đến 1 mét, cọc đến cọc cách nhau 3 đến 15 mét. ốc siết cáp hoặc nối hàn hoá nhiệt cadweld : sử dụng để gắn kết dây tiếp đất và các cọc tiếp đất bên nhau.

Các dạng chống sét và giải pháp hệ thống chống sét của từng dạng

thi công cọc tiếp địa chống sét đánh thẳng

  • + ốc siết cáp hoặc mối hàn hóa nhiệt sử dụng để kết nối các cọc đáp xuống đất cùng nhau.
  • + Các đầu kim thụ sét : làm bằng thép mạ đồng, inox, chiều cao tùy vào cấu trúc của công trình cần bảo vệ.

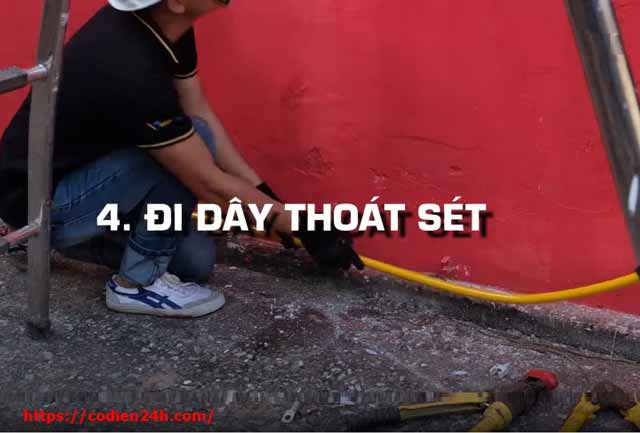

  • Dây dẫn sét : có tính năng dẫn sét từ đầu kim thu sét xuống hệ thống tiếp đất. Dây dẫn thường làm bằng đồng lá hoặc cáp đồng trần. Tiết diện của dây dẫn sét 50mm2 đến 75mm2, đạt tiêu chuẩn toàn thế giới.
  • + Chuỗi đáp xuống đất : tác dụng tản dòng sét xuống đất.
  • + Cọc đáp xuống đất : dài từ 2, 4m – 3m, đường kính ngoài 14 – 16mm, chôn cách mặt đất từ 0, 5 – 1m, sự xa cách cọc từ 3 – 15m
  • Dây đáp xuống đất : kết nối các cọc tiếp đất bên nhau, thường bằng cáp đồng trần có tiết diện từ 50 – 75mm2, chon âm dưới đất từ 0, 5 – 1m
  • + ốc siết cáp hoặc mối hàn hóa nhiệt sử dụng để gắn kết các cọc tiếp đất bên nhau.
  • + Phương án chống sét đánh thằng : thường dùng cho 2 phương án là kỹ thuật tiêu tán đám mây điện tích không cho hình thành tia tiên đạo sét ( dissipation array system ) và kỹ thuật phát tia tiên đạo sớm.

thi công tiếp địa chống sét lan truyền

Thi công Chống sét lan truyền cho trạm biến áp 1000v (1kv)

  • + Giải pháp chống sét van : lắp song song với nguồn điện để bớt xung điện sét lớn xuống đất
  • + Van cắt sét : cắt xả xung điện sét bay đi lưới hạ thế xuống đất trước thời điểm sét theo nguồn điện vào phụ tải. được chế tạo từ ô xýt kim loại ( ô xýt kẽm ). Nền tảng giải pháp : hồi sét đánh không qua khâu trung gian vào dây điện hạ thế 3 pha 220/380vac – 50hz, hoặc sét đánh vào khu vực giáp ranh rồi cảm ứng vào dây điện hạ thế rồi tản ra vào van cắt sét trước thời điểm nó đến phụ tải ( các trang bị dùng điện ). Xung điện sét này có biên độ điện áp lớn làm điện trở phi tuyến của van cắt sét ngưỡng dẫn, lúc này nó sẽ mở mạch để độ điện áp lớn làm cho điện trở phi tuyến của van cắt sét ngưỡng dẫn, thời điểm hiện nay nó sẽ mở mạch cho dòng điện sét đi qua nó xuống đất. Khi xung điện sét hạn chế thấp đến dưới giá trị điện áp ngưỡng của van cắt sét thì điện trở phi tuyến của van cắt sét sẽ tan nhanh để ngắt dòng cắt xung sét.
  • + Dây dẫn sét : dẫn sét từ nút mạng-> van cắt sét -> hệ thống tiếp đất.
  • + Hệ thống tiếp đất : chính thức hiệu lực tản dòng điện sét trong đất

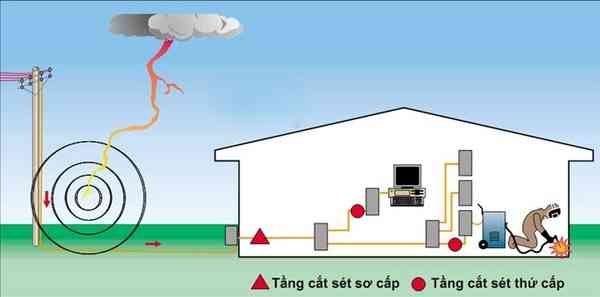

Phương pháp dùng các thiết bị cắt lọc sét

  • + Van cắt sét sơ cấp ( nằm phía trước ) : chế tạo từ ô xýt kim loại ( metal oxide varristor – mov ) thường là ô xýt kẽm, có điều kiện dẫn điện ở điện cấp cao và sẽ trở thành vật cách điện ở điện áp thấp , điện áp càng cao thì dòng điện thông mạch càng lớn và điện áp càng hạn chế thì dòng thông mạch càng hạn chế về zê rô ( còn là khối điện trở phi tuyến ).
  • + Bộ màng lọc sóng hài và nhiễu ( nằm giữa ) : được cấu tạo từ cuộn kháng điện i và các tụ lọc, cuộn khán i được lắp nối tiếp với mạch điện còn tụ lọc thì lắp song song với mạch điện ( nằm phí sau cuộn kháng điện i ).
  • + Van cắt sét thứ cấp ( nằm đằng sau ) : khoảng thời gian đánh sét không qua khâu trung gian vào đường dây điện hạ thế 3 pha 220/380 – 50 hz, hoặc sét đánh vào khu vực giáp ranh rồi cảm ứng vào dây điện hạ thế rồi lan rộng vào thiết bị cắt lọc sét trước thời điểm nó đến phụ tải ( các trang bị dùng điện ). Xung điện sét còn sót với biên độ thấp hồi ra khỏi bộ lọc i – c thì sẽ bị van cắt sét thứ cấp cắt thêm một lần nữa. Khoảng thời gian xung điện sét bớt thấp đến dưới giá trị điện áp ngưỡng của van cắt thì điện trở phi tuyến của van cắt sét sẽ giá tăng nhanh để ngắt dòng cắt xung sét.

thi công chống sét lan truyền cho lưới điện hạ thế 3 pha 220/380v – 50/60hz

Có 3 biện pháp như sau:

  • + Dùng chống sét van sơ cấp : lắp song song với nguồn điện để giảm xung điện sét lớn xuống đất.
  • + Dùng thiết bị cắt lọc sét : để vừa cắt xung điện sét, vừa lọc được các loại sóng hài của sét.
  • + Chống sét tản ra cho đường dây thông tin tùy theo mức điện áp dữ liệu, tần số làm việc , mức độ tiến triển đường truyền sẽ giải pháp các trang thiết bị bảo hiểm khác nhau.

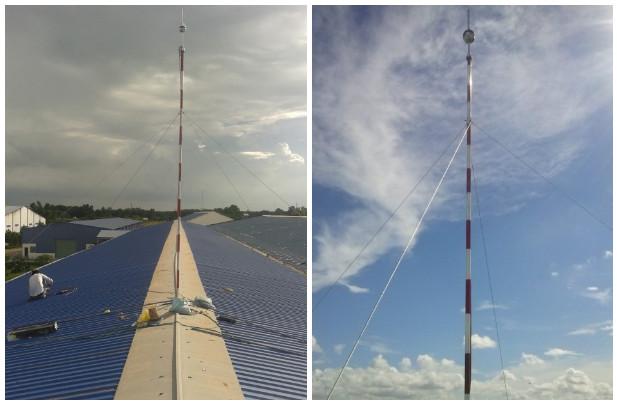

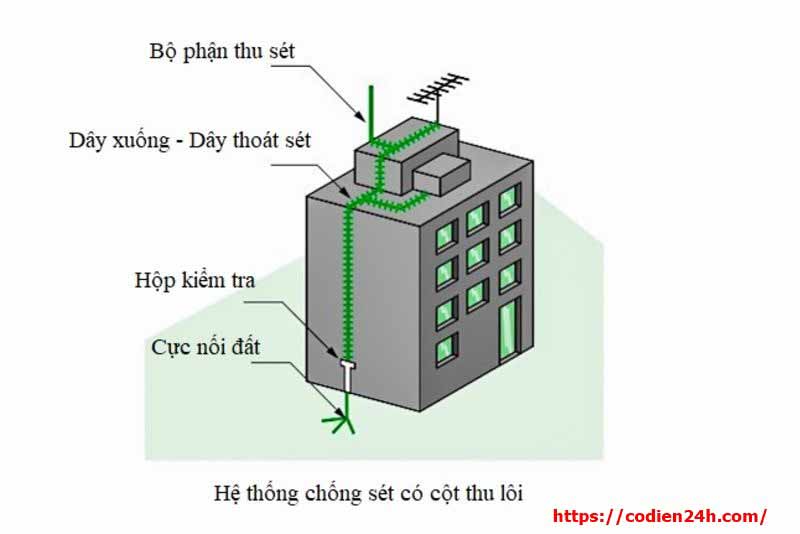

 Cột thu lôi là gì?

Thi công chống sét là gì? Cột thu lôi là gì?



Cột thu lôi là một thiết bị được sử dụng để thu hút sét và đưa nó xuống đất một cách an toàn. Cột thu lôi thường được lắp đặt trên các tòa nhà cao tầng, nhà xưởng, các công trình xây dựng lớn, trên các tàu thủy, máy bay và các công trình có kích thước lớn khác. Thiết bị này được thiết kế để có thể chịu được lực tác động của sét, tránh việc gây ra thiệt hại và nguy hiểm cho con người và tài sản. Các cột thu lôi hiện nay thường được làm từ các vật liệu chịu lực cao như thép, nhôm, đồng, titan hoặc hợp kim nhôm kẽm.

Vật liệu thi công chống sét,  lắp đặt chống sét

Vật liệu thi công chống sét, lắp đặt chống sét

Vật liệu được sử dụng để thi công, lắp đặt hệ thống chống sét phải đáp ứng được các yêu cầu kỹ thuật và đảm bảo tính an toàn, bền vững của hệ thống. Một số vật liệu thường được sử dụng trong thi công, lắp đặt chống sét bao gồm:

  • + Điện cực thu lôi: là loại điện cực dùng để thu hút sét và dẫn sét xuống đất. Điện cực thu lôi được làm từ các vật liệu như đồng, nhôm, thép không gỉ hoặc hợp kim nhôm.
  • + Dây dẫn sét: là loại dây được dùng để dẫn sét từ điện cực thu lôi xuống đất an toàn. Dây dẫn sét thường được làm từ các vật liệu như đồng, nhôm hoặc hợp kim đồng-nhôm.
  • + Kẹp nối: được sử dụng để nối dây dẫn sét với các bộ phận khác trong hệ thống chống sét.
  • + Máng cáp chống sét: được sử dụng để bảo vệ các dây cáp truyền tải điện khỏi sét và các hiện tượng nhiễu điện.
  • + Hạt thuỷ tinh chống sét: là loại hạt được sử dụng để tạo ra hiệu ứng điện trường và giúp tăng khả năng thu hút sét của điện cực thu lôi.
  • + Đế nối đất: được sử dụng để kết nối hệ thống chống sét với đất để đảm bảo an toàn cho người và thiết bị.

Các vật liệu được sử dụng trong thi công, lắp đặt hệ thống chống sét phải đáp ứng các tiêu chuẩn và yêu cầu kỹ thuật nhằm đảm bảo hiệu quả và tính an toàn của hệ thống. Việc lựa chọn và sử dụng vật liệu chống sét phù hợp cũng đóng vai trò quan trọng trong việc bảo vệ ngôi nhà và thiết bị khỏi các hiện tượng sét đánh.

Các bước triển khai thi công hệ thống chống sét tiêu chuẩn của fastcoVN

Các bước triển khai thi công hệ thống chống sét tiêu chuẩn bao gồm:

  • + Đánh giá nguy cơ sét: Tiến hành đánh giá nguy cơ sét của khu vực cần bảo vệ. Điều này giúp xác định các vị trí cần lắp đặt cột thu lôi và các thiết bị chống sét khác.
  • + Thiết kế hệ thống chống sét: Dựa trên đánh giá nguy cơ sét, tiến hành thiết kế hệ thống chống sét, bao gồm vị trí lắp đặt cột thu lôi, hệ thống dẫn đất, hệ thống tắt sét tự động và các thiết bị chống sét khác.

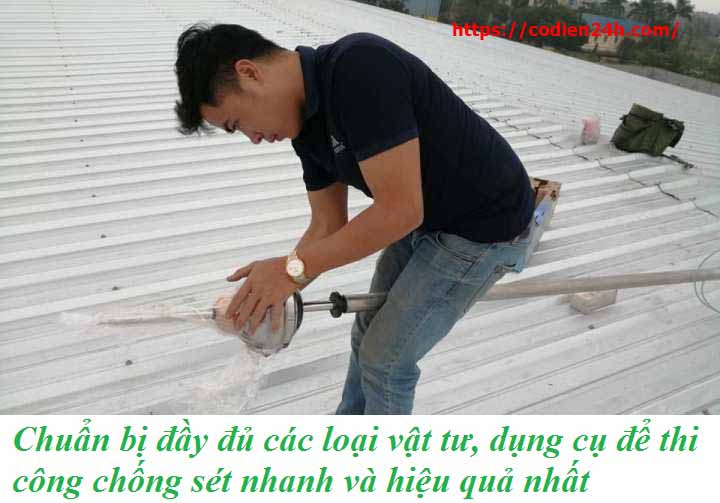

  • + Chuẩn bị vật liệu và thiết bị: Thực hiện chuẩn bị các vật liệu và thiết bị cần thiết để lắp đặt hệ thống chống sét, bao gồm cột thu lôi, dây dẫn đất, thanh tiếp địa, tủ chống sét tự động và các phụ kiện khác.

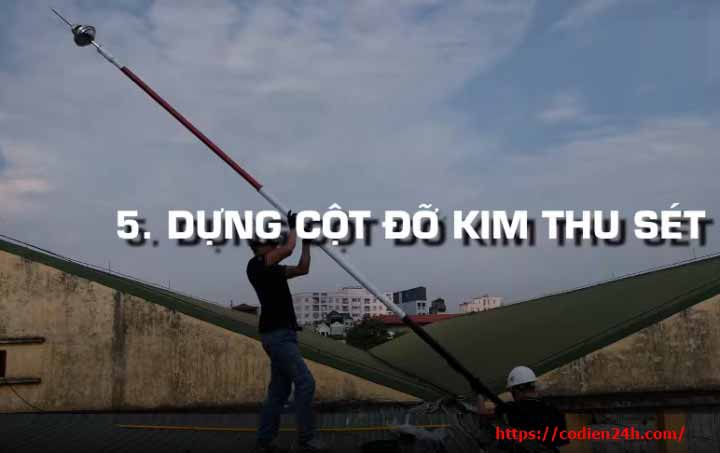

  • Lắp đặt cột thu lôi và hệ thống dẫn đất: Tiến hành lắp đặt cột thu lôi và hệ thống dẫn đất theo đúng thiết kế.
  • + Lắp đặt hệ thống tắt sét tự động: Lắp đặt tủ chống sét tự động và các thiết bị khác để giúp phát hiện và tắt sét tự động khi xảy ra sét.

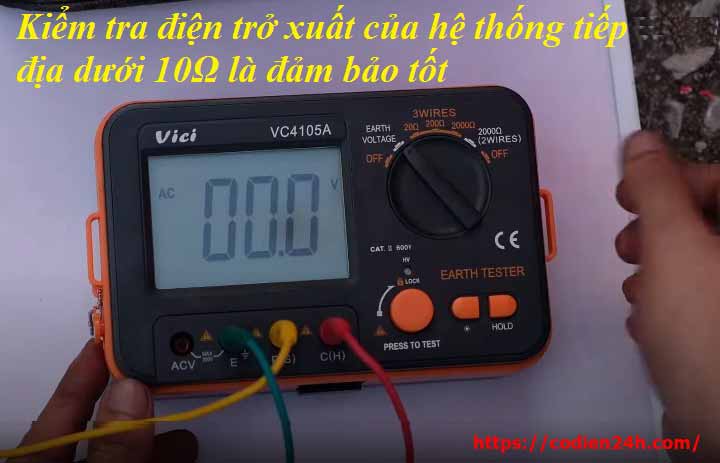

  • + Kiểm tra và thử nghiệm: Tiến hành kiểm tra và thử nghiệm hệ thống chống sét để đảm bảo hoạt động đúng cách.
  • + Bảo trì và kiểm tra định kỳ: Thực hiện bảo trì và kiểm tra định kỳ để đảm bảo hệ thống chống sét hoạt động hiệu quả và đáp ứng các tiêu chuẩn an toàn.

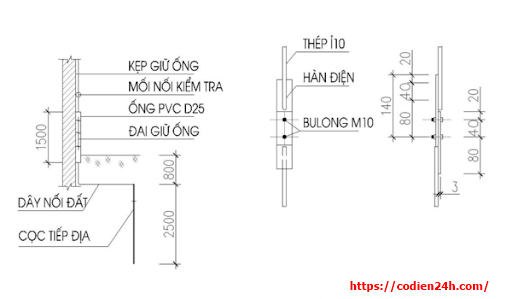

Các bản vẽ chi tiết mô tả chống sét lan truyền

Những bản vẽ chi tiết mà bạn cần biết:

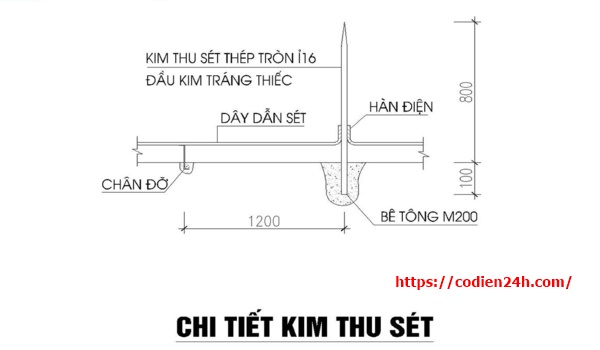

  • Bản vẽ chi tiết kim thu sét: là bản vẽ được áp dụng cho nhà ở dân dụng

Bản vẽ chi tiết kim thu sét: là bản vẽ được áp dụng cho nhà ở dân dụng

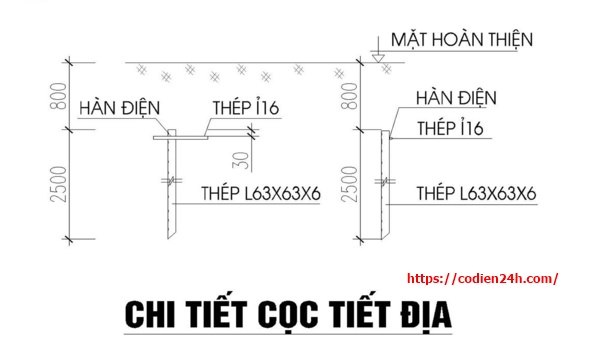

  • Bản vẽ chi tiết cọc tiếp địa: ứng dụng cho nhà ở dân dụng

Bản vẽ chi tiết cọc tiếp địa: ứng dụng cho nhà ở dân dụng

  • Bản vẽ chi tiết kẹp kiểm tra: áp dụng cho nhà ở

Bản vẽ chi tiết kẹp kiểm tra: áp dụng cho nhà ở

Các bước thi công, lắp đặt hệ thống chống sét tại fastcoVN

Bước 1 : lắp đặt hệ thống tiếp địa

lắp đặt hệ thống tiếp địa

  • Tùy theo khu để đào rảnh tiếp địa, thường rãnh có thể có size sâu 0. 8m rông 0. 5m.

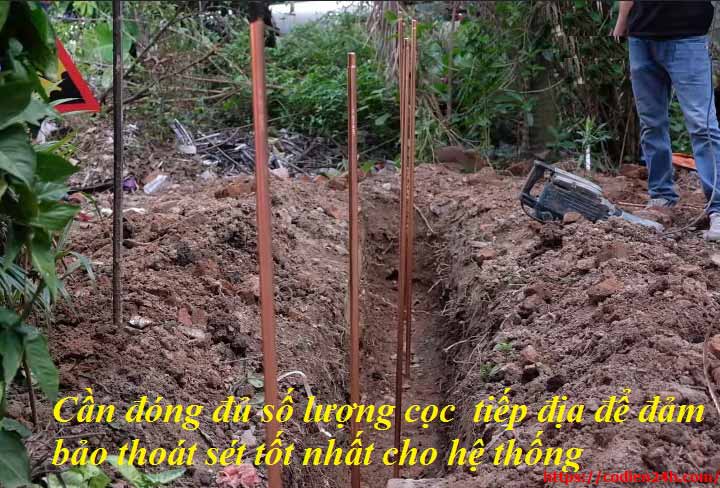

  • Tổ chức đóng cọc : dùng cọc mạ đồng có đường kính 16mm dài 2, 4m. Lượng cọc đóng tùy vào từng công trình. Lưu ý đóng cọc thẳng hàng , sự xa cách giữa các cọc thấp nhất bằng chiều dài của một cọc.
  • Dùng cáp đồng trần tiếp địa ( có tiết diện 70mm ) : để nối các đầu cọc bằng mối hàn cam kết độ dẻo dai và dẫn diện tốt.

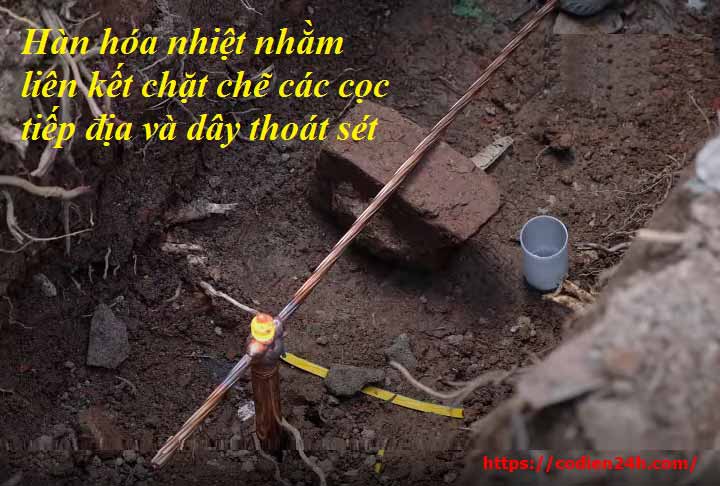

Bước 2 : thực hiện hàn hóa nhiệt : chức năng nhằm gắn kết các cọc tiếp địa bên nhau thông qua cáp đồng trần

thực hiện hàn hóa nhiệt : chức năng nhằm gắn kết các cọc tiếp địa bên nhau thông qua cáp đồng trần

  • Tổ chức vệ sinh khuôn hàn và các trang bị cần hàn như , dây, cáp, cọc ...
  • Làm nóng khuôn hàn khoảng 2-3 phút.
  • đặt vật dụng cần hàn vào chổ đứng , dùng cây kẹp để phi bạo lực thiết bị cần hàn -> đặt địa nhôm vào đáy khuôn hàn -> đổ sản phẩm dược hàn nhiệt vào khuôn hàn ( đổ sản phẩm dược mồi hàn ở phần nắp đỏ nằm dưới của mỗi lọ sản phẩm dược hàn, để rắc lên sản phẩm dược hàn hóa nhiệt, và dẫn ra mép khuôn hàn )
  • Tiến hành hàn : dùng súng hàn để đánh lửa, cháy sản phẩm dược mồi, và xảy ra phản ứng hàn hóa nhiệt
  • để nguội 1 phút ( không được ngâm khuôn hàn vào nước ) -> dở vung khuôn hàn và làm sạch mối hàn ở địa điểm cáp đồng trần và cọc tiếp địa.

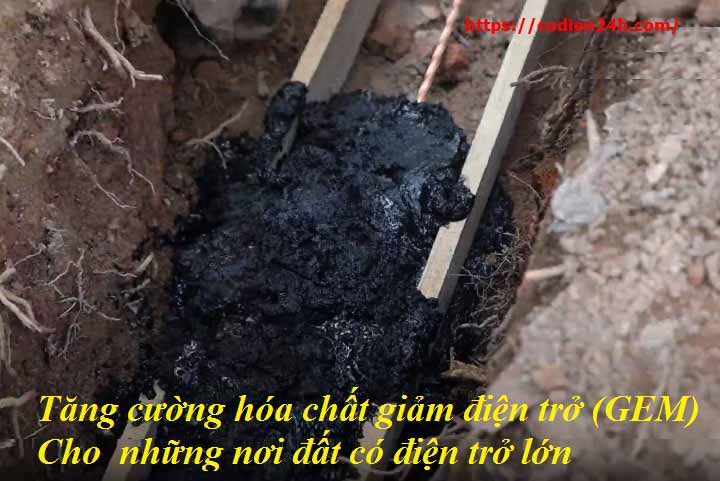

Bước 3 : phát huy hóa chất bớt điện trở ( gem ) : với mục đích làm tăng khả năng làm việc thoát sét nhanh , giảm thiểu điện trở của điện cực tiếp địa và tồn tại lâu dài điện trở trao thời kì.

thực hiện hàn hóa nhiệt : chức năng nhằm gắn kết các cọc tiếp địa bên nhau thông qua cáp đồng trần

  • Tiến hành đổ hợp chất hóa chất thuyên giảm điện trở : đổ gem ( hóa chất bớt điện trở ) theo rãnh tiếp địa đảm bảo đắp kín tiếp địa có độ dày cam đoan.
  • Lấp kín hố tiếp địa
  • Xem trọng có những khu vực chẳng cần phát huy hóa chất giảm thiểu điện trở ngoài ra phải có máy đo thông số cụ thể để nhân viên kĩ thuật xác định mới quyết định

Bước 4 : Kiểm tra điện trở xuất của chuỗi tiếp địa

Kiểm tra điện trở xuất của chuỗi tiếp địa

  • Tình thế điện trở của hệ thống tiếp địa
  • Nhỏ hơn hoặc bằng 10ω thì ta không dừng triển khai thi hành.
  • Trường hợp điện trở của hệ thống tiếp địa

Lớn hơn 10ω thì chúng ta tiến hành như sau :

  • + đo và toan tính lại điện trở suất của đất tại công trình
  • + tăng lượng cọc tiếp địa và hóa chất giảm thiểu điện trở
  • +tạo nên bản vẽ phương án làm tiếp đó và trình phê duyệt
  • + lát theo bản vẽ đã được phê duyệt

Hồi điện trở của hệ thống tiếp địa

đạt yêu sách , FastcoVN sẽ đi dây thoát sét cho hệ thống.

Bước 5 : đi dây thoát sét

đi dây thoát sét

  • FastcoVN dùng dây thoát sét có cáp đồng bọc, luồn trong ống pvc nên mọi người có thể yên chí về trị giá.
  • Tiến hành : nối dây thoát sét từ đỉnh kim thu sét đi trong thân cột -> gắn bất bạo động vào tường , xuống bộ đếm sét -> đi qua bộ hộp tìm hiểu thông tin điện trở ( đảm bả độ cao 1. 2 m đối chiếu với mặt đất.
  • Dõi theo khi đi dây thoát sét không được gấp nút dây thoát sét 90 độ sẽ làm giảm tốc độ thoát sét tốt nhất

Bước 6 : dựng cột đỡ kim thu sét : chức năng trò chuyện với tia sét, truyền năng lượng qua hệ thống thu lôi và truyền xuống đất thông qua hệ thống tiếp địa

dựng cột đỡ kim thu sét

  • Chính thức hiệu lực ngăn cấm tia điện không ảnh hưởng tới phạm vi nó bảo vệ, và giảm thiểu tối đa nguy hiểm tới sinh mạng, tài sản trong khu vực
  • Dựng cột đỡ kim thu sét
  • Bọn tôi tạo nên lắp kim thu sét trên cột đỡ bằng inox có chiều cao khoảng 5m, bắt chắt chắn vào mái nhà nhờ hệ thống chân đế.
  • Nên tiến hành kiểm tra liên tục để đảm bảo hệ thống chạy ổn định nhất.

Báo giá thi công chống sét lan truyền, lắp đặt chống sét

Giá thi công chống sét, lắp đặt hệ thống chống sét phụ thuộc vào nhiều yếu tố như diện tích bảo vệ, địa hình, kiểu dáng, chiều cao của công trình, vật liệu sử dụng, số lượng và vị trí các cột thu lôi, thiết bị chống sét được sử dụng, thời gian thi công, chi phí nhân công và vật tư, cũng như đơn vị thi công. Do đó, để xác định được giá cụ thể cho việc thi công chống sét, cần phải có bản thiết kế chi tiết, tư vấn từ các chuyên gia và thống nhất với đơn vị thi công về giá cả và các yêu cầu kỹ thuật.

Hiện nay, FastcoVN nhận lắp đặt thi công chống sét tiếp địa cho chung cư, nhà xưởng và nhà. Tùy thuộc phần công trình mà lượng kim thu sét nhiều hay ít , bán kính tránh nguy hại lớn hay nhỏ ( nhà cần nhỏ gọn, phân xưởng thì cần rộng hơn ) mà chi phí thực hiện chống sét sẽ sự khác nhau. Vì thế lắp đặt hệ thống chống sét cần đến khảo sát thực tiễn công trình mới công bố , thông báo chi phí chuỗi chống sét lan tỏa chính xác nhất.

Tại sao nên lựa chọn thiết kế chống sét, lắp đặt, thi công chống sét tiếp địa tại FastcoVN?

Tại sao nên lựa chọn thiết kế chống sét, lắp đặt, thi công chống sét tiếp địa tại FastcoVN?

Hiện nay có nhiều tổ thi công chống sét tại thủ đô , và FastcoVN luôn là sự lựa chọn số 1 của khách hàng thi công chống sét với những điểm mạnh bên dưới :

  • Bọn tôi có nhóm kỹ sư và người làm công ăn lương dày dạn kinh nghiệm, làm tạo nên, làm cho nhiều công trình quy mô lớn  lắp đặt chống sét  trên toàn thủ đô , đảm bảo an toàn.
  • Am hiểu địa lý vùng miền, cho ra những bản thiết kế chống sét phù hợp nhất, triệt để ổn định và giá cạnh tranh
  • đáp ứng giải pháp lắp đặt hệ thống chống sét triệt để : làm chống sét cho nhà ở dân dụng, xưởng , nhà máy sản xuất , làm chống sét tòa chung cư : điều tiết nguyên vật liệu, máy móc chống sét tân tiến, xịn khu vực kinh doanh sản phẩm chất lượng nhất khu vực kinh doanh và bảo hành dài hạn.
  • Bảo hành hệ thống hai năm.

Khu vực nhận lắp đặt chống sét của FastcoVN

Chúng tôi sau khi nhận yêu cầu của khách hàng sẽ tiến hành đo đạc thực tế, kiểm tra điện trở, thi công, cung cấp vật liệu, lắp đặt với đầy đủ các giấy tờ chính hãng, CO – CQ theo quy định, giấy thẩm định chống sét đúng quy định PCCC, lắp đặt chống sét cho các tỉnh thành như:

  • + thi công chống sét Tỉnh Đông Bắc Bộ: Cao Bằng, Bắc Kạn, Lạng Sơn, Tuyên Quang, Quảng Ninh, Thái Nguyên, Phú Thọ, Bắc Giang, Hà Giang.
  • + thi công chống sét Tỉnh Tây Bắc Bộ: Lào Cai, Yên Bái, Điện Biên, Hoà Bình, Lai Châu, Sơn La
  • + thi công chống sét Đồng bằng sông Hồng: Thái Bình, Vĩnh Phúc, Hà Nam, Hà Nội, Hải Dương, Hải Phòng, Bắc Ninh, Hưng Yên, Nam Định, Ninh Bình.
  • + thi công chống sét Tỉnh Bắc Trung Bộ: Hà Tĩnh, Quảng Bình, Quảng Trị, Thanh Hóa, Nghệ An, Thừa Thiên-Huế.

Khách mua hàng hãy liên hệ với số hotline của bọn tôi để nhận thông báo chi phí với các thông số, giải pháp, thời kì, bảo hành ...  về thi công chống sét, tiếp địa đảm bảo an toàn cho các thành viên trong nhà cho những ngày hè sắp tới.

Khách hàng và đối tác

0969228252

phone
