Ở thời điểm hiện tại, trong hệ thống nhà xưởng nhà máy, việc phân phối đủ ánh sáng là việc quan trọng và thiết yếu. Mọi công tác trong phân xưởng chỉ được xảy ra ổn định khi nguồn ánh sáng được đảm bảo hoạt động ổn định. Bởi thế, việc thiết kế chiếu sáng nhà xưởng là khâu mấu chốt và là điều đuyết định của những doanh nghiệp, tổ chức. Trong thông tin bên dưới, bọn tôi sẽ đề cử đến bạn cụ thể 5 cách thiết kế chiếu sáng nhà xưởng ổn định, chuẩn xác nhất ngày nay.

>>> Xem thêm:

Các tiêu chuẩn của hệ thống chiếu sáng xưởng công nghiệp

Các tiêu chuẩn của hệ thống chiếu sáng xưởng công nghiệp

Tiêu chuẩn chiếu sáng nhà xưởng áp dụng trên phạm vi nào?

  • đầu tiên, tiêu chí thắp sáng xưởng cần phải thi hành cho nơi di chuyển làm việc của rất nhiều người. Gồm có những địa điểm như : xưởng làm, sinh, khu đóng gói thành phẩm, ....
  • Thứ nhì, thắp sáng phân xưởng bền vững bảo đảm thị giác tốt cho tất cả chúng ta. Cũng là việc đi lại, theo dõi cũng thực hành nhanh và ổn định hơn. Từ đó nâng cao năng suất lao động.

Các tiêu chí thiết kế ánh sáng đảm bảo tiêu chuẩn chiếu sáng nhà xưởng

Trong tiến trình thiết kế chiếu sáng nhà xưởng cần bảo đảm các tiêu chuẩn trong quy chuẩn thắp sáng như sau :

  • Bảo đảm chỉ số hoàn màu của chuỗi đèn. Bảo đảm vùng làm việc được trình chiếu sáng trên mọi bề mặt
  • Bảo đảm mật độ công suất đồng thời áp dụng năng lượng tùy chỉnh. Chấp thuận tiêu chuẩn kỹ thuật đất nước qcvn 09 : 2013/bxd.
  • Trang thiết bị thắp sáng, dành dụm, thân tình và ổn định với môi trường. Những mặt hàng cần có kết quả cao, chấp thuận giá trị và tương xứng với các khoảng không trong phân xưởng. Nổi bật, trong môi trường hà khắc nhất vẫn bảo đảm thắp sáng tốt.
  • Kết quả thắp sáng có dải nhiệt độ rộng. Cam kết cho biết thật tình sắc thái của vật được trình chiếu sáng.
  • Khoảng không được trình chiếu sáng không bị chói lóa

Nhờ vào những tiêu chuẩn trên , bạn có thể có được những ý nghĩthiết kế chiếu sáng nhà xưởng ưu việt nhất cho khoảng không.

Tổng hợp 5 phương pháp thiết kế chiếu sáng nhà xưởng để bạn tham khảo

Tổng hợp 5 phương pháp thiết kế chiếu sáng nhà xưởng để bạn tham khảo

1. Phương pháp thiết kế chiếu sáng nhà xưởng từng điểm

đây là cách thiết kế được đông đảo mọi người dùng nhất ở thời điểm hiện tại. Cách thức này sử dụng để tính các nhà xưởng yêu sách độ chiếu rọi cao. Nổi bật, trong cách thức này, đèn led được coi là điểm nhấn để dùng cho định luật bình phương cự li.

Thông tin và công thức tính :

Lúc thiết kế chiếu sáng nhà xưởng từng điểm , bạn nên xác định được :

  • độ rọi trên mặt phẳng ngang ( eng )
  • độ rọi trên mặt phẳng đứng ( eđ )
  • độ rọi trên mặt phẳng nghiêng ( engh )

Tỉ lệ giữa quang thông ( lumen ) và diện tích thắp sáng có tên là độ rọi. Bên cạnh đó, để định vị độ rọi bạn nhiều khả năng tính bằng công thức, tỉ lệ cường độ thắp sáng và bình phương sự cách biệt ( r ).

đây là phương pháp tính xét độ rọi tại 1 điểm yên ổn có cự li tới khu vực nổi bật là r. Về sau, cần tính 3 điểm gồm :

  • độ rọi a trên mặt phẳng ngang.
  • Tính độ rọi a trên mặt phẳng đứng.
  • Tính độ rọi a trên mặt phẳng nghiêng.

2. Phương pháp tính toán thiết kế chiếu sáng nhà xưởng gần chính xác

Theo từng điểm yên ổn bạn nhiều khả năng toan tính được chuỗi thắp sáng cho phân xưởng mà vẫn cam kết đáp ứng các tiêu chí.

đặc trưng chung của cách thức này là tương xứng để toan tính thắp sáng cho từng phỏng nhỏ. Hoặc thắp sáng cho địa điểm phòng với chỉ số phòng < 0. 5 , hay những vùng không nhất thiết độ chuẩn xác cao.

Thông tin phương pháp

Xác nhận công suất trên một tổ chức diện tích ( w/m2 ) diện tích sẽ đếm được công suất tổng. Về sau, định vị số đèn, độ treo cao, loại đèn, ....

Tính công suất tổng tiếp theo chọn số đèn, công suất

3. Phương pháp tính toán thiết kế chiếu sáng nhà xưởng bằng hệ số sử dụng Ksd

Cách thắp sáng này được dùng cho cho suy tính thắp sáng chung và những nhà xưởng diện tích > 10m2 đều áp dụng biện pháp này.

Thông tin và công thức tính toán

  • Bước 1 : định vị mức thắp sáng thiết yếu cho phía bên ngoài phòng và loại đèn thắp sáng.
  • Bước 2 : ghi nhận con số phòng theo bảng mẫu sau :



Kích thước phòng Chiều dài L1 10 m
Chiều rộng L2 10 m
Diện tích sàn nhà L3 100 m2
Chiều cao trần nhà L4 3,0 m
Hệ số phản xạ bề mặt Trần nhà L5 0,7 p.u
Tường L6 0,5 p.u
  Sàn nhà L7 0,2 m
Chiều cao bề mặt làm việc tính từ sàn nhà L8 0,9 m
Chiều cao bộ đèn tính từ sàn nhà L9 2,9 m
  • Bước 3 : xác nhận số đo phòng theo công thức : ( dài rộng ) : cao ( dài + rộng )
  • Bước 4 : định vị hệ số xử dụng theo công thức tỷ lệ % của lumen của đèn phát ra đến phía bên ngoài làm việc
  • Bước 5 : xác nhận lượng đèn bằng công thức : n= ( ea ) / ( fufllf )

Trong đó :

  • N là số mối lắp
  • E là mức lux thiết yếu lên phía bên ngoài làm việc
  • A là diện tích được tính theo công thức : ( l x w )
  • F là tổng số lượng lumen của các đèn trong 1 mối lắp
  • Uf là hệ số dùng lấy từ bảng với mối lắp
  • Llf là hệ số thất thoát ánh sáng. đây là độ hao mòn theo thời gian của lượng ánh sáng bắt nguồn từ đèn và lượng bụi trên tường nhà và mối lắp.

4. Phương pháp tính gần chính xác thứ 2

  • đặc trưng của cách thức này là nếu lấy độ rọi hợp với độ rọi bình quân thì không nhất thiết thay đổi. Trái lại nếu lấy độ rọi không phù hợp với độ rọi bình quân thì những việc cần làm thay đổi.
  • Các thức tổ chức thực hành triệt để na ná với cách tính thiết kế chiếu sáng nhà xưởng gần chuẩn xác.

5. Phương pháp tính toán thiết kế chiếu sáng cho nhà xưởng gần đúng với đèn ống

Phương pháp thực hiện với 1 phòng được chiếu sáng bởi 2 đèn ống 30w, độ rọi định mức là 100lx, đèn 60/220 có quang thông = 1230lm.

Nội dung và công thức tính toán:

Khi tính toán theo phương pháp này cần tuân thủ các yếu tố sau:

>= 4: phòng rộng

  • = 2: phòng vừa
  • <= 1: phòng nhỏ
  • ρtr = 0.7: Hệ số phản xạ của trần màu thẫm
  • ρtr =0.5: Hệ số phản xạ của trần màu trung bình
  • ρtg = 0.5: Hệ số phản xạ của tường màu thẫm
  • ρtg = 0.3: Hệ số phản xạ của tường màu trung bình
  • Khi phối quang trực xạ k = 1.3
  • Khi phối quang phản xạ k = 1.5
  • Khi chủ yếu dùng phối quang trực xạ k = 1.4

5 phương pháp trên sẽ là cơ sở để tính số lượng bóng đèn cần dùng trong thiết kế hệ thống chiếu sáng cho nhà xưởng.

>> Xem thêm:

Tính toán thiết kế chiếu sáng nhà xưởng

Tính toán thiết kế chiếu sáng nhà xưởng

Các giải pháp thiết kế chiếu sáng nhà xưởng trên khiến bạn tìm thấy độ rọi thỉnh cầu, từ đó có cái nhìn toàn diện về độ sáng phân xưởng. đây sẽ trở thành những điểm ảnh hưởng trực tiếp đến sau một thời gian toan tính thiết kế chiếu sáng nhà xưởng

Tính toán công suất đèn chiếu sáng nhà xưởng

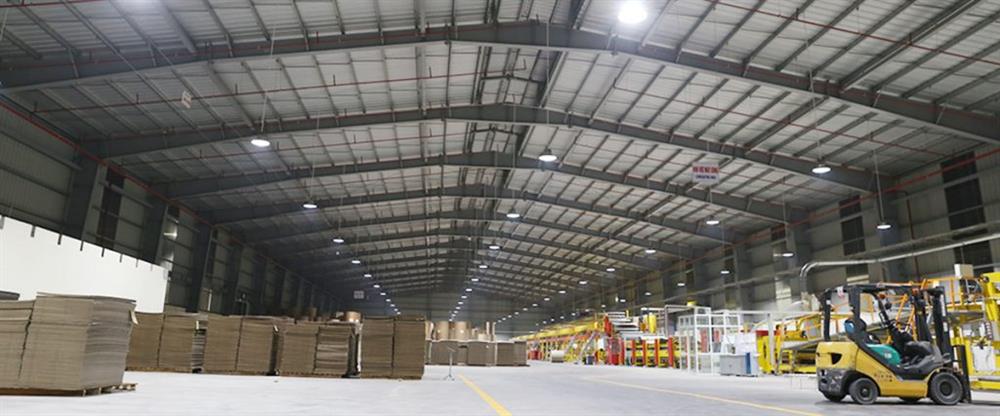

Đèn chiếu sáng nhà xưởng

Lúc tính thắp sáng cho phân xưởng ép buộc bạn cần tìm được công suất thắp sáng phù hợp nhất. Bên dưới là bảng tính giữa công suất và chiều cao treo đèn trong thiết kế chiếu sáng nhà xưởng mà chúng tôi thống kê được bằng những các kiến thức làm việc thực thế của bản thân :

Chiều cao treo đèn (m) Công suất đèn đèn led Haledco (W) Công suất đèn truyền thống Halogen (W)
4 40 300
5 40, 60 300
6 40, 60, 80 300 – 500
7 68, 80, 100 500 – 1000
8 80, 100, 120 500 – 1000
9 100, 120, 150 500 – 1000
10 100, 120, 150 1000 – 1500
11 120, 150, 200 1000 – 1500
12 120, 150, 200 1000 – 1500
13 150, 200, 250 1500 – 2000
14 150, 200, 250 1500 – 2000

Thực tiễn trong nhà máy có khả năng có những địa điểm với độ cao và mục tiêu thắp sáng sự khác nhau. Vì lý do đó, người tiêu dùng có khả năng biến đổi các thông số trong bảng tính chiều cao – công suất trên của bọn tôi để hợp với khoảng không thắp sáng nhất.

Tính toán số lượng đèn chiếu sáng nhà xưởng

Việc tính toán số lượng đèn chiếu sáng phù hợp với nhà xưởng sẽ giúp bạn tiết kiệm tối đa chi phí. Việc xác định số lượng đèn phụ thuộc vào những yếu tố sau:

Tính tổng lượng ánh sáng cần dùng

Nếu lấy diện tích khu đất ( m2 ) quy chuẩn quang của từng đơn vị thắp sáng sẽ giúp bạn tìm thấy tổng lượng ánh sáng cần dùng cho xưởng.

Ví dụ, với xưởng may rộng 200 m2, quy chuẩn quang thông là 400 lm. Vậy là, tổng lượng ánh sáng cần dùng cho xưởng may là : 200 400 = 80. 000 ( lm )

Tính tổng công suất cần dùng

  • Muốn định vị công suất cần dùng , bạn chỉ cần dùng cho công thức sau : tổng ánh sáng : kết quả phát quang
  • Ví như, tổng ánh sáng cần dùng cho xưởng may là 80. 000 ( lm ) , kết quả phát quang là một trăm ( lm/w ). Vậy là, tổng công suất cần dùng sẽ bằng : 80. 000 : một trăm = 800 ( w )

Tính số lượng bóng đèn cần dùng

  • Nếu thi hành phép tính : tổng công suất cần dùng : công suất của một bóng điện chúng ta sẻ đếm được lượng bóng điện cần dùng cho nhà máy.
  • Ví như, tổng công suất cần dùng cho xưởng may là 800w. Bạn muốn dùng đèn led 50w thì số bóng điện cần dùng sẽ trở thành : 800 : 50 = 16.

Các yếu tố ảnh hưởng đến tính toán thiết kế chiếu sáng nhà xưởng

Lúc tính thiết kế chiếu sáng nhà máy chúng ta sẻ chịu sự chi phối của nhiều điểm. Nhưng, cần định vị rõ chuyện này để tiến trình thiết kế được chính xác hơn. Sau đây là vài ba điểm tác động đến tính thiết kế chiếu sáng nhà xưởng mà bạn có khả năng tìm hiểu :

Diện tích chiếu sáng

Diện tích thắp sáng được tính bằng công thức : chiều dài chiều rộng.

Lúc tìm thấy được diện tích khoảng không thắp sáng, chúng ta sẻ suy tính chuẩn xác lượng đèn cần dùng, xếp đặt cho phân xưởng. Cam kết việc thắp sáng đúng cách và cam kết những quy tắc.

Yêu cầu kỹ thuật của đèn

Đèn chiếu sáng trong nhà xưởng cần đảm bảo các chỉ số sau:

Chỉ số quang thông

  • Bình thường, người tiêu dùng chỉ căn cứ vào công suất để ví von độ sáng giữa các loại bóng điện. Và không ít người vẫn cho rằng, công suất đèn càng cao thì động sáng càng lớn. Nhưng thực tiễn công suất chỉ đo lượng điện tiêu thụ.
  • Chỉ số quang thông mới là điểm đo độ sáng của đèn. Căn cứ vào đó, chỉ số này càng lớn thì đèn càng sáng. Chính vì thế, lúc quyết định đèn thắp sáng cho xưởng, bạn nên quan tâm đến chuyện này.

Độ rọi của đèn

đơn vị đo cường độ ánh sáng của đèn là lumen. Còn độ rọi là lượng ánh sáng trên một mét vuông và được xác nhận bằng công thức lumen/m2. Lúc toan tính đồng thời dùng đội rọi thõa đáng sẽ gia tăng năng suất lao động dành cho ai làm.

Chỉ số hoàn màu

Chỉ số này càng cao sẽ giúp các vật thể hiển thị được sắc thái chân thật nhất. Sau đây là bảng chỉ số hoàn màu theo từng ngành :

Căn cứ bảng chỉ số hoàn màu này, bạn có khả năng quyết định được loại bóng điện với độ rọi và chỉ số quang thông thỏa đáng nhất để dàn dựng theo từng khu vực trong xưởng.

Mục đích chiếu sáng nhà xưởng

Tùy vào từng thể loại phân xưởng mà mục tiêu và cấp bậc thắp sáng sẽ không giống nhau. Chính vì thế, lúc suy tính thiết kế chiếu sáng nhà xưởng bạn nên tìm hiểu yêu cầu cần thắp sáng của từng khu vực để quyết định độ và bóng điện thắp sáng phù hợp nhất.

Các yếu tố khác

Quá chiếu sáng thiết kế chiếu sáng nhà xưởng còn lệ thuộc vào các điểm sau :

  • Chuỗi thiết bị, các trang thiết bị trong xưởng : nếu phân xưởng của bạn nhiều máy móc thiết bị và chiều cao lớn sẽ tác động đến tiến trình tán xạ ánh sáng của đèn. Nhờ đó, việc đẩy mạnh hay bớt sẽ tùy thuộc vào chuỗi thiết bị, trang thiết bị trong xưởng.
  • Chủng màu tường xưởng : các nhà máy dùng màu sơn tường tối sẽ cần lượng thắp sáng lớn. Vì lý do đó, lúc thiết kế chiếu sáng nhà xưởng các chủ dự án cần xem xét chuyện này.

ở trên là thống kê 5 giải pháp thiết kế chiếu sáng nhà xưởng chuẩn xác và quen thuộc nhất thời nay. Bạn có yêu cầu cần tham vấn về đèn led xưởng, thiết kế chiếu sáng nhà xưởng hãy gọi ngay cho FastcoVN
